Conductibilité électrique des liquides
Lorsque l’on remplit ou vide des réservoirs avec des liquides, ou que l’on transvase, agite, mélange ou vaporise des liquides, mais également lors du prélèvement d’échantillons ou lors des travaux de nettoyage, il est possible que de dangereuses charges électrostatiques se forment dans les liquides en mouvement ou à l’intérieur des récipients. (TRGS 727, chapitre 4)
Avoir connaissance de la conductibilité électrique (valeur inverse de la résistance spécifique) du liquide est d’une importance primordiale pour être en mesure d’évaluer correctement le danger d’une possible décharge électrostatique dans un liquide.
Conformément à la règlementation TRGS 727, on classifie une substance ou un matériau en fonction de sa résistance interne spécifique comme suit :
Conductible : ρ ≤ 104 Ωm
Antistatique : 104 Ωm < ρ <109 Ωm
Isolant : 109 Ωm ≤ ρ
Conformément à la règlementation TRGS 727, on classifie un liquide en fonction de sa conductibilité comme suit :
Conductibilité faible : κ ≤ 50 pS/m*
Conductibilité moyenne : 50 pS/m* < κ ≤ 10000 pS/m
Conductibilité élevée : 10000 pS/m < κ
Note de bas de page*:50 pS/m pour les hydrocarbures ou 100 pS/m pour les autres liquides.
La détermination de la résistance spécifique du liquide ou de la conductibilité électrique du liquide s’effectue en conformité avec la norme DIN EN 60079-32-2 – Danger électrostatique – Essais ou avec la norme DIN 51412-1.
La résistance interne est mesurée à l’aide d’un Tera-Ohmmètre. Comme électrode pour liquides, on utilise une électrode conformément à la norme DIN 51412-1. Cette cellule de mesure se compose d’une électrode interne et d’une électrode externe. Dans la zone de mesure, les deux électrodes sont séparées par une fente remplie du liquide à mesurer. Un schéma de l’électrode se référant à la norme DIN 51412-1 est représenté en Figure 1.

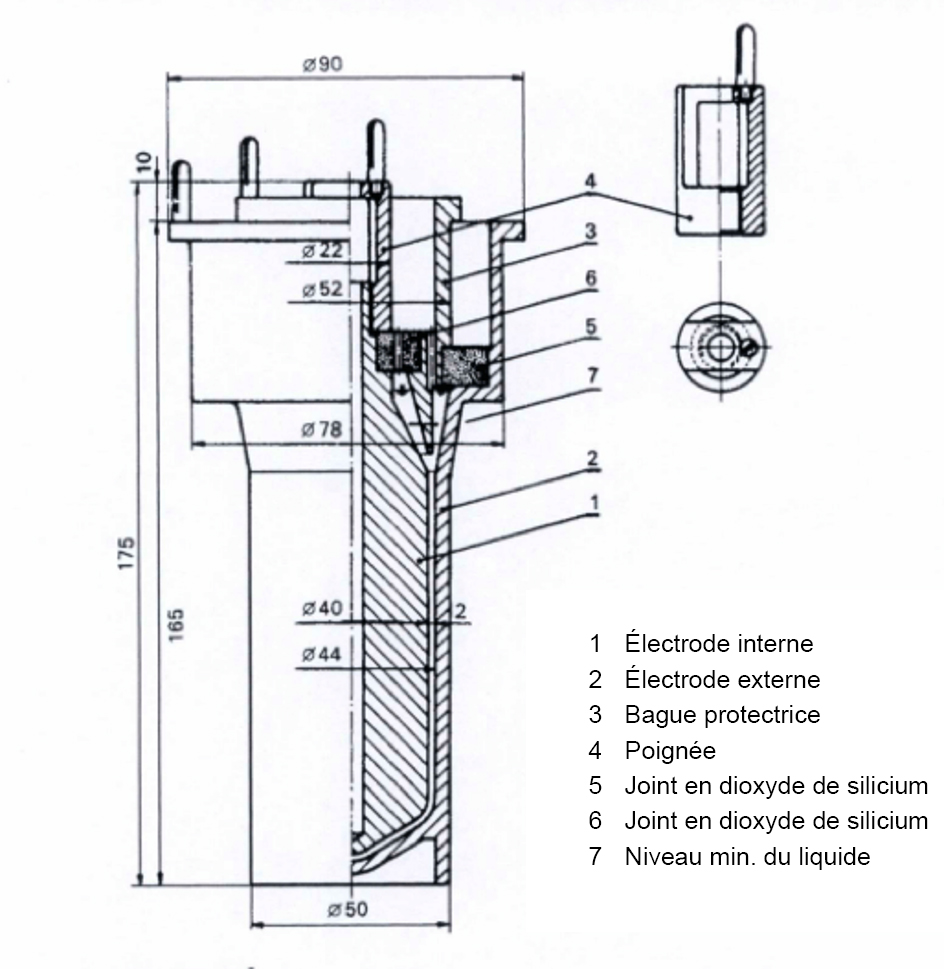

L’essai peut également être réalisé avec l’électrode conformément à la norme DIN EN 60247. La Figure 2 est une représentation schématisée de l’électrode, extraite de la norme DIN EN 60247.
La tension de mesure du Tera-Ohmmètre TO3 est en principe de 100 V. On détermine la résistance interne (ou la résistance interne spécifique) du liquide tout en relevant en parallèle la température du liquide, la température de l’air et l’hygrométrie. En tenant compte de la constante de cellule, on obtient la résistance interne spécifique ρ par rapport à ρ = RD · K.
Les mesures peuvent également être réalisées à une température plus élevée au max. de 80°C.
